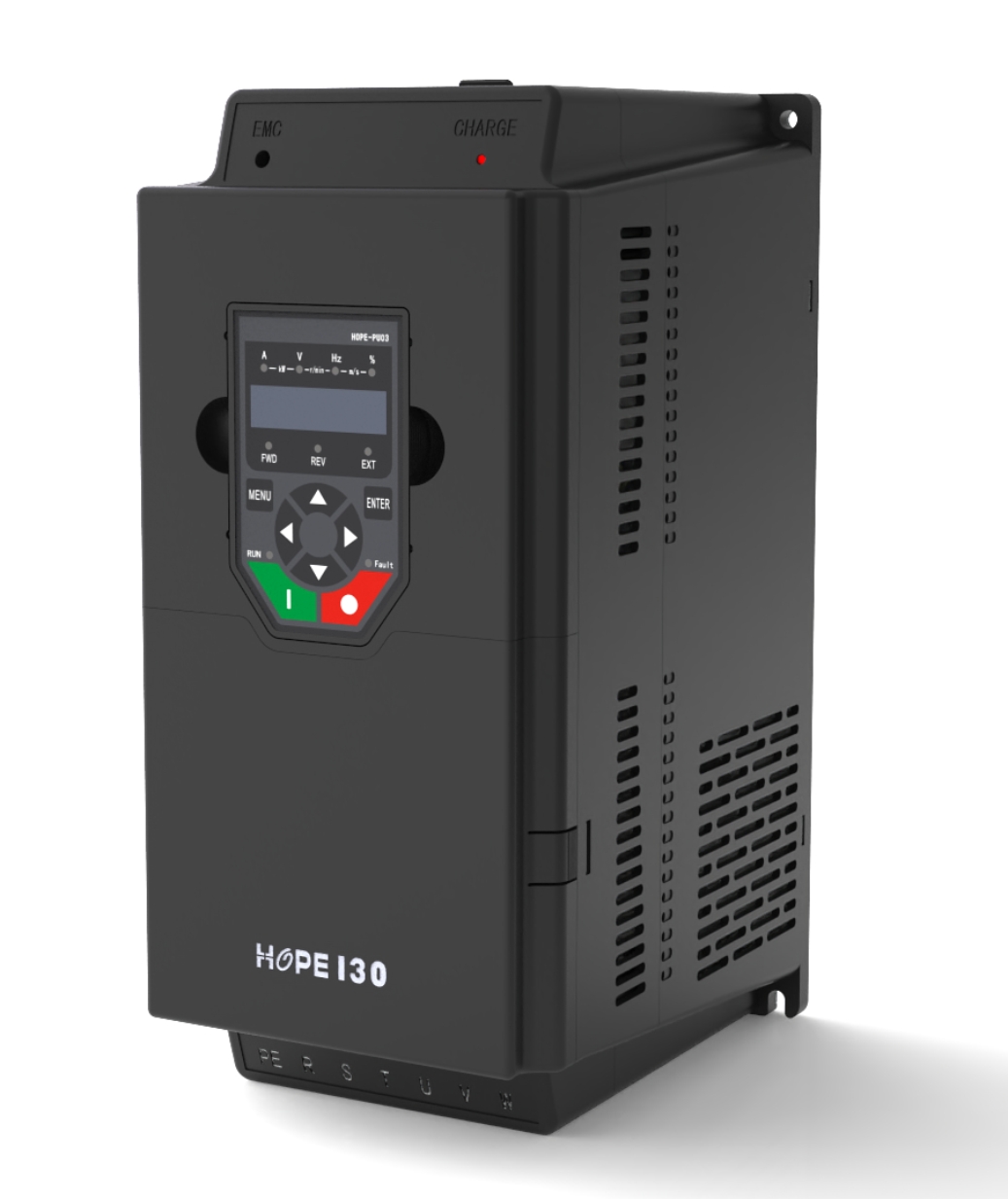

Hope130 Plus系列產品是在兼容Hope130硬件接口和設計理念的基礎上，通過優化電氣設計、固化擴展功能、強化專用性能，再次突破創新的新一代空間電壓矢量變頻器。繼承了Hope130產品高性能、高可靠性、高性?xún)r(jià)比優勢，采用黃金比例瘦長設計，內部元件模組化設計，精選實用的功能端子和接口，注重集成化設計和行業專機應用，性能卓越，選型無憂。

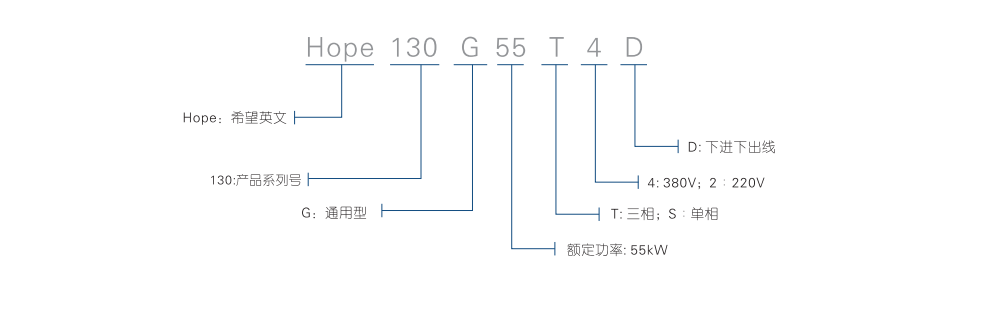

型號說明
一、產品特點：
黃金分割瘦長型設計，內部組件布局合理，抗電磁干擾能力強;全系列書本設計，最大節省安裝空間。
小巧精致，超高的功率密度，大幅度地降低安裝空間需求;
多路數字輸出、數字輸入、電源接口，多工況復合式控制模式等集成化設計，將體積龐大的邏輯控制柜精簡到原體積的三分之一，定制化的系統性解決方案讓客戶的成本進一步降低。
優化空間電壓矢量控制，使啟動力矩更大，減速性能更優;集成化的功能適用于物流行業、自動化生產線，特別是傳送、分揀設備。
采用國際流行RJ45水晶頭連接，全新工業設計，裝卸及操作方便;優化便捷的鍵盤設計，同時支持全新的內置外引鍵盤。
二十幾載行業研發應用經驗，標準化的設計電路，成就極致品質;整機三防設計、PCBA噴漆三防漆，保證產品穩定可靠。
率先引進金鑰匙服務體系，實現全國聯保，讓客戶使用無憂。
二、公共技術規范：
廣泛應用于物流快遞行業、加工制造業等領域，如：離心泵，徑流式/軸流式風機，壓縮機，太陽能水泵，帶式輸送機，輥式輸送機，鏈?zhǔn)捷斔蜋C(jī)等。
項目 | 項目描述 | |
輸 入 | 額定電壓，頻率 | 單相：220V 三相：380V，50Hz/60Hz |
允許范圍 | 電壓波動范圍：-15%～10%；電壓不平衡度：＜3％；頻率：47Hz～63Hz | |
輸 出 | 輸出電壓 | 3相，0V～輸入電壓，誤差小于5％ |
輸出頻率范圍 | 0.00Hz～200.00Hz | |
性 能 指 標 | 過載能力 | 150％額定電流1分鐘 |
頻率分辨率 | 數字給定：0.01Hz；模擬給定：<2％最大頻率 | |
輸出頻率精度 | 模擬給定：<±2％最大頻率，數字給定：0.01Hz | |
控制端子 | 通訊 | 內置RS485通訊接口，終端電阻可選，支持RTU模式Modbus協議 |
模擬輸入AI | 2路AI，電壓型電流型獨立端子可選，帶掉線檢測 | |
模擬輸出AO | 2路多功能AO，電壓型電流型獨立端子可選 | |
數字輸入 | 5路多功能數字輸入 | |
數字輸出 | 1路OC型多功能數字輸出，2路多功能繼電器輸出 | |
軟件功能 | 電機控制模式 | 高性能優化空間矢量V/F控制，具有自動轉矩提升、滑差補償 |
運行命令通道 | 操作面板給定、控制端子給定、通訊給定，可通過端子切換 | |
頻率給定通道 | 操作面板、通訊、UP/DOWN調節值、AI可以進行輔助頻率疊加微調 | |
V/F曲線 | 線性V/F曲線和2種降轉矩V/F曲線，有手動轉矩提升、自動轉矩提升 | |
直流制動 | 制動時間：0.0s～60.0s，制動電流：0.0％～100.0％額定電流 | |
加減速方式 | 直線加減速、S曲線加減速 | |
點動 | 點動頻率范圍：0.10Hz～50.00Hz | |
自動電壓調整AVR | 當電網電壓在一定范圍內變化時，能自動保持輸出電壓恒定 | |
自動載頻調整 | 可根據負載特性和環境溫度，自動調整載波頻率 | |
過程PID | 過程PID調節器，可3段給定、可端子禁止，并提供PID修正模式、休眠功能（適用于供水行業） | |
紡織擺頻功能 | 實現紡織卷繞的排線均勻 | |
多段速方式 | 提供7段頻率，由數字輸入端子編碼選擇 | |
其它 | 跟蹤起動、失速防止、振蕩抑制、精確死區補償功能 | |
保護功能 | 過流、過壓、欠壓、缺相、輸出相間短路、過熱、電機過載、外部故障、模擬輸入掉線、失速防止等 | |
環 境 | 使用場所 | 海拔低于1000米，室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合 |
工作環境 溫度/濕度 | －10℃～＋40℃/20％RH～90％RH，無水珠凝結 | |
存儲溫度 | －20℃～＋60℃ | |
振動 | 小于5.9m/s2（0.6g） | |
結 構 | 防護等級 | IP20 |
冷卻方式 | 均為強制風冷 | |
三、產品系列規格：
Hope130系列變頻器額定值及尺寸重量如下表：
220V級：
變頻器型號 | 額定容量 （KVA） | 額定輸出電流 （A） | 適配電機 （KW） | 機箱尺寸 H*W*D （mm） | 重量 （kg） |
Hope130G0.75S2U | 1.6 | 5 | 0.75 | 160*80*150 | 1.05 |
Hope130G1.5S2U | 3.1 | 8 | 1.5 | 1.10 | |
Hope130G2.2S2U | 4.2 | 11 | 2.2 | 1.15 | |
Hope130G4S2U | 6.9 | 18 | 4 | 240*110*165 | 2.25 |
380V級：
變頻器型號 | 額定容量 （kVA） | 額定輸出電流（A） | 適配電機 （kW） | 機箱尺寸 H*W*D （mm） | 重量 （kg） |
Hope130G0.75T4U | 1.6 | 2.5 | 0.75 | 160*80*150 | 1.05 |
Hope130G1.5T4U | 2.4 | 3.7 | 1.5 | 1.10 | |
Hope130G2.2T4U | 3.6 | 5.5 | 2.2 | 1.15 | |
Hope130G4T4U | 6.4 | 9.7 | 4 | 1.25 | |
Hope130G5.5T4U | 8.5 | 13 | 5.5 | 240*110*165 | 2.25 |
Hope130G7.5T4U | 12 | 18 | 7.5 | 2.45 | |
Hope130G11T4D | 16 | 24 | 11 | 280*130*180 | 3.2 |
Hope130G15T4D | 20 | 30 | 15 | 3.8 | |
Hope130G18.5T4D | 25 | 38 | 18.5 | 330*155*205 | 5.85 |
Hope130G22T4D | 30 | 45 | 22 | 6.35 | |
Hope130G30T4D | 40 | 60 | 30 | 400*195*222 | 10.45 |
Hope130G37T4D | 49 | 75 | 37 | 10.65 | |
Hope130G45T4D | 60 | 91 | 45 | 498*250*298 | 22.45 |
Hope130G55T4D | 74 | 112 | 55 | 22.55 | |
Hope130G75T4D | 99 | 150 | 75 | 611*280*318 | 30.6 |
Hope130G90T4D | 116 | 176 | 90 | 31 | |
Hope130G110T4D | 138 | 210 | 110 | 32.8 | |
Hope130G132T4D | 167 | 253 | 132 | 715*360*315 | 50.5 |
Hope130G160T4D | 200 | 304 | 160 | 51.35 |
注：
0.75～7.5kW為上進下出線機型，不可選擇；
11～37kW為下進下出線機型，不可選擇；
45kW及以上功率等級的產品有上進下出線和下進下出線兩種機型可選，默認下進下出，如需要上進下出線機型，請與廠家聯系。
